大型のLCDパネルに、
光学ガラスを貼り合せます。
CCDカメラを用い、LCDパネル画素、
光学ガラスを読込み、
アライメントして、貼り合せます。
±15μmの高精度ラミネートが可能です。
貼り合せにはOCA(Optical Clear Adhesive)を使用。

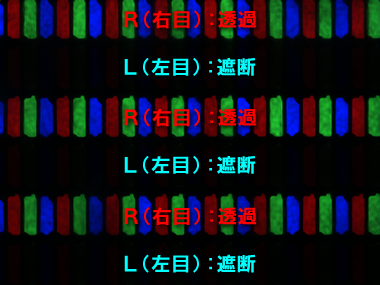

右拡大写真：LCDパネル/GPR貼合例
(GPR：Glass Patterned Retarder)

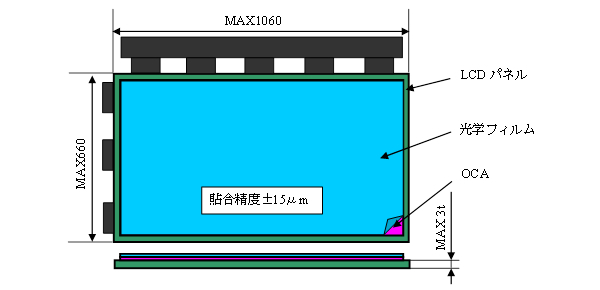

項目	Glass to LCD Panel(高精度)
貼合対象	光学ガラス/LCDパネル，
最大貼合サイズ	1060×660(47”相当)
最大厚さ	3.0mm
貼合精度	±15μm
接着材料	OCA(Optical Clear Adhesive)
備考	OCA厚さバリエーション多数

Glass to LCD Module 高精度貼合
【High accuracy lamination system of Glass to LCD module】

小型・中型のLCDモジュールに、
光学ガラスを貼り合せます。
CCDカメラを用い、LCDパネル画素、
光学ガラスを読込み、
アライメントして、貼り合せます。
±15μmの高精度ラミネート可能です。
LCDモジュール貼合では、
フレーム内への落し込みが可能です。

右拡大写真：LCDパネル/GPR貼合例
(GPR：Glass Patterned Retarder)

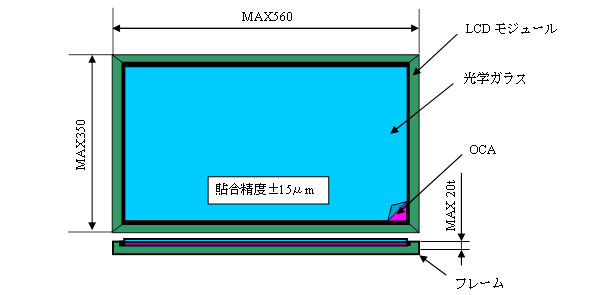

項目	Glass to LCD Module(高精度)
貼合対象	光学ガラス/LCDモジュール
最大貼合サイズ	560×350(26”相当)
最大厚さ	20㎜
貼合精度	±15μm
接着材料	OCA(Optical Clear Adhesive)
備考	フレーム内落し込み貼合可能 OCA厚さバリエーション多数
