技術・製品情報TOP

光学材料

貼り合せ加工-フィルム貼合-

Cut Film to LCD Panel 高精度貼合
【High accuracy lamination system of Cut Film to LCD panel】


小型・中型のLCDパネルに
シートカットされた光学フィルムを
貼り合せます。
CCDカメラを用い、LCDパネル画素、
光学フィルムを読込み、
アライメントして、貼り合せます。
±15μmの高精度ラミネートが可能です。

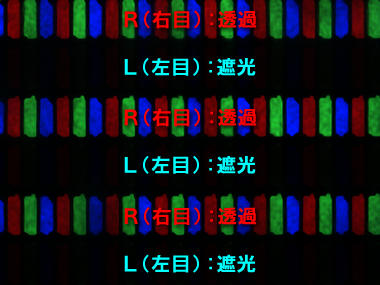

右拡大写真:LCDパネル/FPR貼合例
(FPR:Film Patterned Retarder)

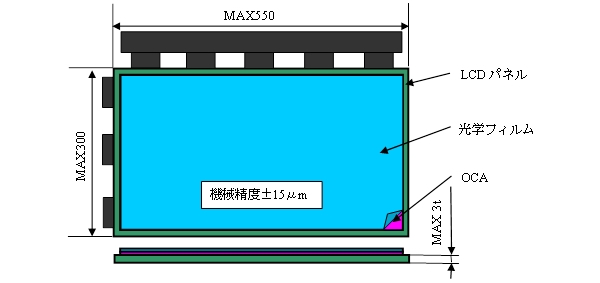

Cut film to LCD Panel 高精度貼合

項目 Cut Film to LCD Panel (高精度)
貼合対象 光学フィルム/LCDパネル
最大貼合サイズ 550×300(23”相当)
最大厚さ 3.0㎜
貼合精度 ±15μm
備考 光学フィルム/OCA貼合も可能


Roll film to Sheet 貼合 【lamination system of Roll film to Sheet】


ロール状の光学フィルムを長さカットしながら、
シート状のガラス、プラスチックに貼り合せます。
小型・中型は、CCDカメラを用いた高精度貼合(±0.15㎜)も可能です。
大型は、最大60”まで貼合可能です。

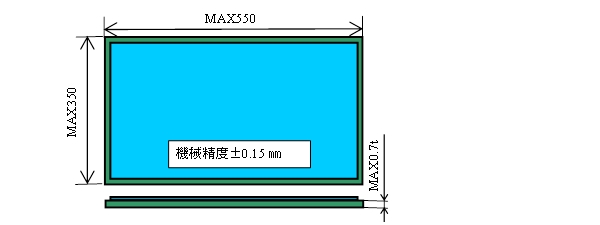

Roll film to Sheet 高精度貼合

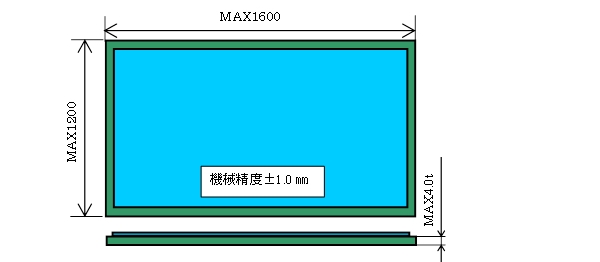

Roll film to Sheet(大型) 貼合

項目 Roll film to Sheet(高精度) Roll film to Sheet(大型)
貼合対象 光学フィルム/ガラス,プラスチック 光学フィルム/ガラス,プラスチック
最大貼合サイズ 550×350(23”相当) 1600×1200(60”相当)
最大厚さ 0.7㎜ 4.0㎜
貼合精度 ±0.15㎜ ±1.0㎜
備考 光学フィルムはセパレーター必要 光学フィルムはセパレーター必要


Cut film to Glass 貼合 【lamination system of Cut film to Glass】


シートカットされた光学フィルムをガラス板に貼り合せます。
大型は、最大60”まで貼合可能です。

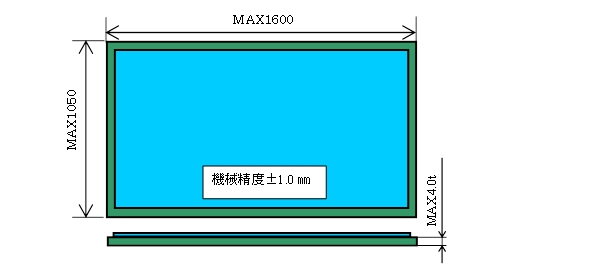

大型 Cut film to Sheet 貼合

項目 Cut film to Glass(大型)
貼合対象 光学フィルム/ガラス
最大貼合サイズ 1600×1050(60”相当)
最大厚さ 4.0㎜
貼合精度 ±1.0㎜
備考 フィルムカット対応可能
