分析メニュー(事例)

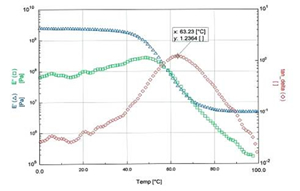

動的粘弾性測定器（DMA）による高分子樹脂板の測定例です。高分子樹脂材料のガラス転移点（Tg）、貯蔵弾性率や損失弾性率を測定します。

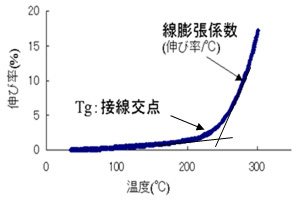

熱機械分析装置（TMA）による高分子樹脂板の測定例です。測定曲線の傾きから線膨張係数、接線交点からガラス転移点（Tg）を求めます。

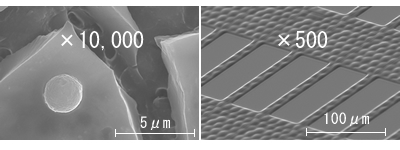

試料表面への電子線照射により、表面観察を行います。倍率や試料の傾きなどを最適化し、目的とする表面観察像を得ます。

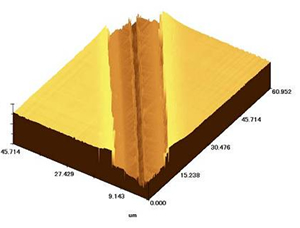

試料表面へのレーザー光照射により、表面形状をミクロンレベルで計測します。フィルムの傷の深さなどを計測する事が可能です。

試料表面と参照ミラーからの反射光の干渉により、試料の高さ情報を取得します。非接触で粗さ測定などが可能です。 （Sa：面平均粗さ、Sz：面最大高さ）

PC画面を見ながら、2本の針をマウスで操作し、微小物を採取します。採取（単離）した微小物は、EDXやFT-IRで定性分析（元素分析／構造解析）します。

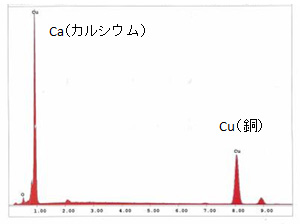

SEM、FE-SEMに搭載した装置であり、目的箇所を拡大観察しながら、元素分析を行います。微小領域、且つ、表面に構成される元素を解析します。（主に、無機物分析）

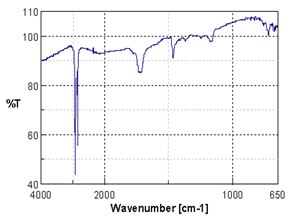

試料への赤外線照射により、構造を解析します。目的、試料などに応じ、最適な方法（反射法、透過法など）を選択し、異物などを定性分析します。（主に、有機物分析）

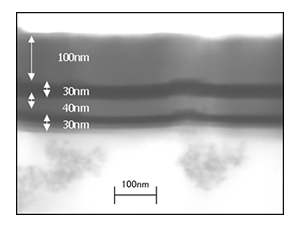

ダイヤモンドナイフにより超薄切片を作製します。FE-SEMにより、透過像を観察（断面観察）し、試料の構成を分析します。 積層フィルムの構成を分析した例を示します。

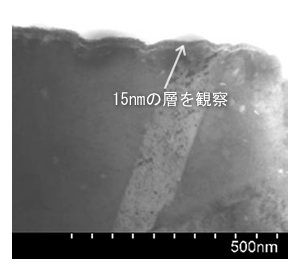

イオンビームにより、断面試料を作製します。ナイフを使用しないので、応力レスで試料作製が可能です。FE-SEMなどにより、反射像や透過像を観察（断面観察）し、構成などを分析します。

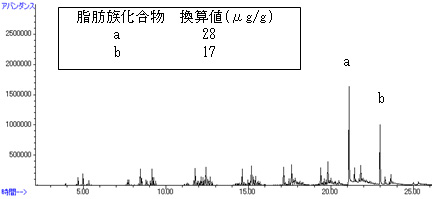

高分子材料を加熱した時に発生するアウトガスの測定例になります。
各ピークのMSスペクトルおよびピーク面積から、定性および定量を行ないます。
定量はノーマルヘキサデカンによる半定量評価になります。

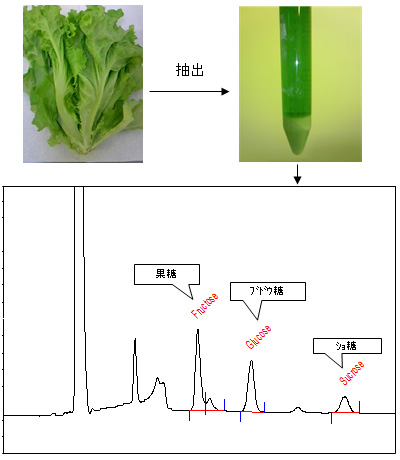

ポリマー系アミノカラムを用いたLC/RI（液体クロマトグラフ＋示差屈折率検出器）によるレタス抽出液中の糖類の分析例を示します。
